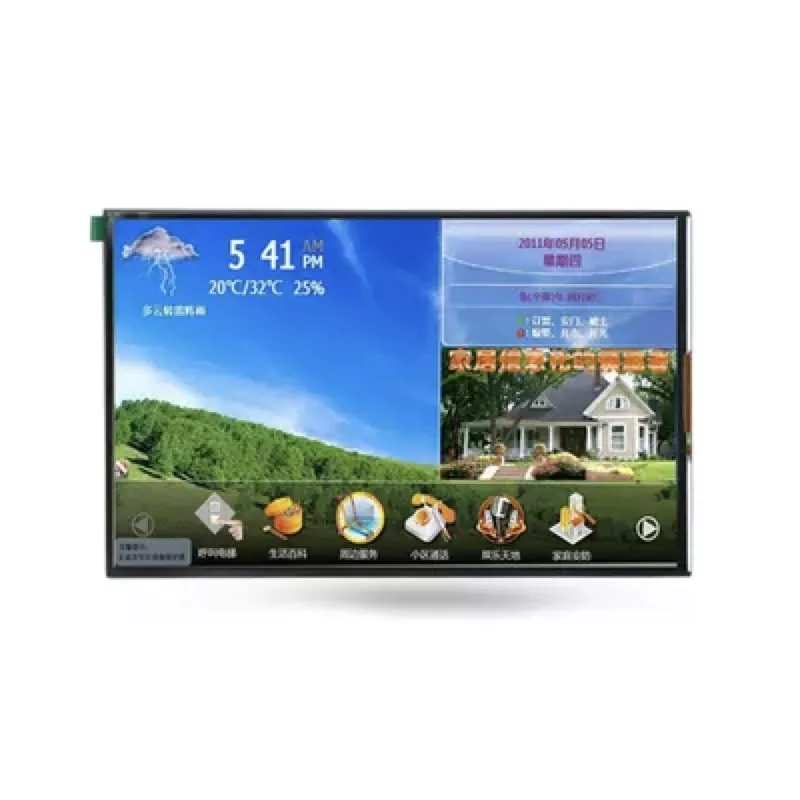

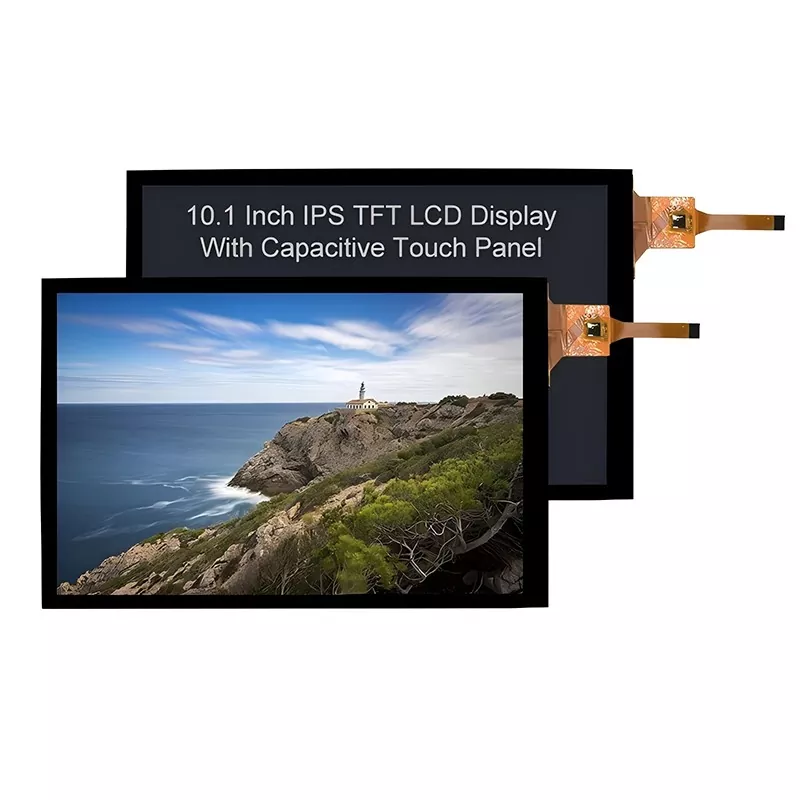

10,1 Zoll 800x1280 Kapazitiver Touch TFT -Modul

Da das TFT -Modul im Leben weit verbreitet ist, sind Hersteller und Lieferanten zunehmend. Was macht das Victronix 10,1 Zoll 800x1280 Kapazitive Touch TFT -Modul anders als andere Hersteller? Zunächst verfügt es über eine aktive Fläche von 10,1 Zoll (135,36 mm × 216,58 mm) mit 800 × (RGB) × 1280 Auflösung, die scharfe Bilder liefert und bis zu 16,7 Millionen Farben unterstützt. Erleben Sie eine typische Helligkeit von 250 Cd/m² und ein hohes Kontrastverhältnis von 1000: 1. Zweitens integriert es ein kapazitives Touch Panel (CTP), das 10-Punkte-Multitouch unterstützt. Merkmale hohe Oberflächenhärte (≥ 6H), ausgezeichnete Transparenz (≥ 85%) und präzise Genauigkeit (± 1,5 mm Zentrum / ± 2,5 mm Kante). Vom IL12511 IC gesteuert. Außerdem umfasst seine Hintergrundbeleuchtung PWM-Signal (CABC) und dedizierte LED+/LED-Pins (9V-LED-Hintergrundbeleuchtung, 3S10p-weiße LED-Konfiguration, typische Lebensdauer von 30.000 bis 50.000 Stunden bis 50% Helligkeit, um ein klares Sichtbarkeit bei allen Beleuchtungsbedingungen zu gewährleisten. Zusätzlich bestehen sie durch die Leitung der Leuchten. Umfangreicher Temperaturbereich von -10 ° C bis +50 ° C und die Lagerung unter den gleichen harten Bedingungen standhalten.

Dieses Victronix 10.1-Zoll-TFT-Modul eignet sich für Human-Machine-Schnittstellen (HMIS), industrielle Kontrollpaneele, tragbare medizinische Geräte, Test- und Messgeräte, Point-of-Sale-Systeme und jede Anwendung, die eine zuverlässige, qualitativ hochwertige Touch-Display in herausfordernden Umgebungen erfordert.

Allgemeine Spezifikationen

VXT101YIA-19C ist ein TFT-LCD-Modul. Es besteht aus einer TFT-LCD-Panel, einem Treiber-IC, FPC, CTP und einer hinteren Lichteinheit. Der 10,1 -¢ -Anstellbereich enthält 800 x (RGB) x 1280 Pixel und kann bis zu 16,7 m Farben anzeigen. Dieses Produkt entspricht dem ROHS -Umweltkriterium.

Anmerkung 1: Die Farbstufe wird durch Temperatur und Antriebsspannung leicht verändert.

Anmerkung 2: Ohne FPC und Löten.

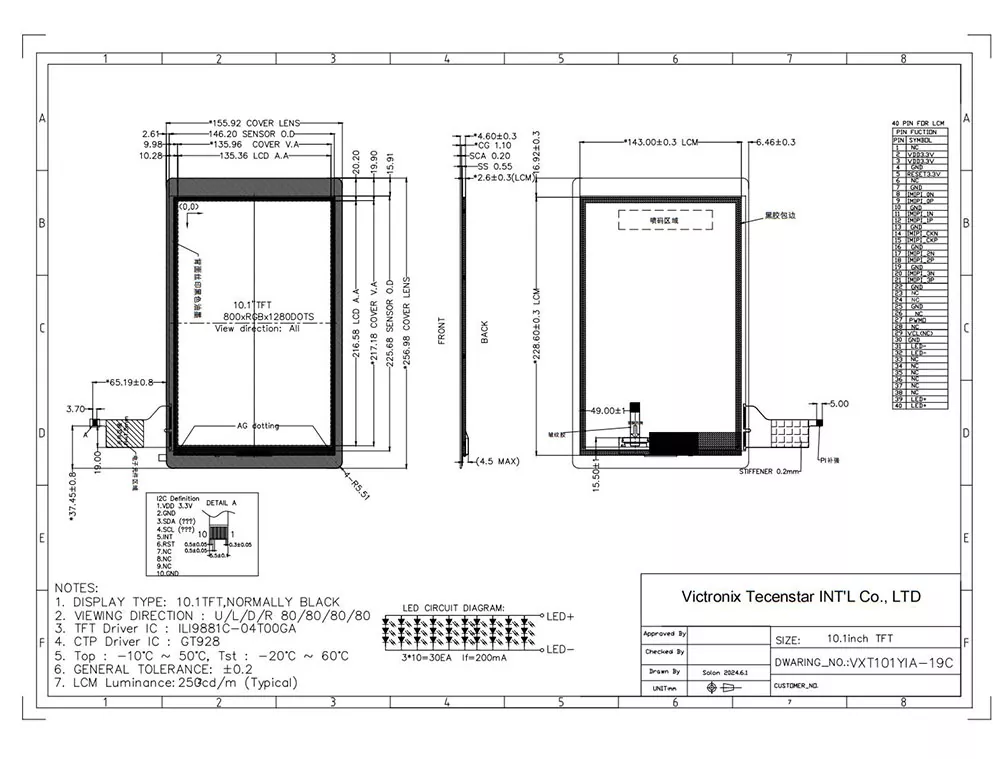

Mechanische Zeichnung
