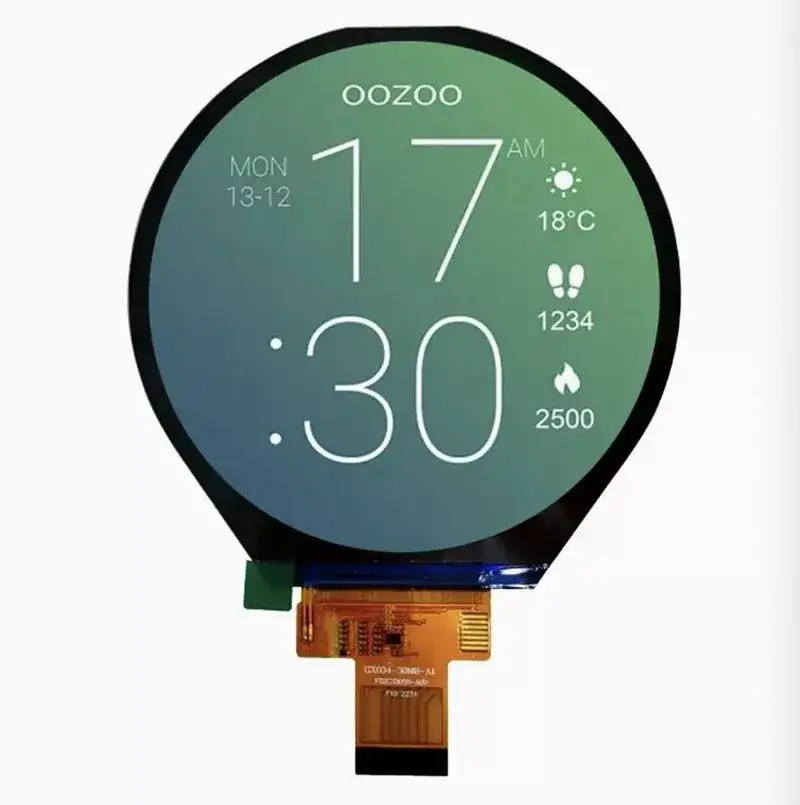

3,4 Zoll 800x800 rund IPS TFT -Modul

Im Zeitalter der Intelligenz hilft uns das TFT -Modul, die erforderlichen Daten in Form von Bildern vorzustellen. Die Qualität des TFT -Moduls wirkt sich entscheidend auf seine Anwendung aus. Was sind die Vorteile des Victronix 3,4 -Zoll -800x800 -Runden -IPS -TFT -Moduls? Zunächst bietet es den Kunden ein Premium -Display mit einer Auflösung von 800 × 800 und 16,7 M -Farben, 85 ° -Beinwinkel (alle Richtungen), 1000 Cd/m² typischer Helligkeit und 1200: 1 -Kontrastverhältnis. Zweitens wird eine MIPI-DSI-Schnittstelle für die Hochgeschwindigkeitsdatenübertragung verwendet. Angetrieben von der ILI9881C -Controller IC, die Kompatibilität und Leistung gewährleistet. Außerdem integriert es ein 5S2P -LED -Hintergrundbeleuchtungssystem in eine typische Versorgungsspannung von 15 V (13,5 V min, 16,5 V max) bei 120 mA und bietet eine lange Lebensdauer von 30.000 bis 50.000 Stunden (typisch) bis 50% anfängliche Helligkeit (TA = 25 ° C). Darüber hinaus führt es strenge Zuverlässigkeitstests durch, einschließlich hoher/niedriger Temperaturbetrieb & Speicher-, Luftfeuchtigkeit- und Temperaturzyklus-Tests, der Erfüllung strenger Qualitätssicherungskriterien (AQL MA = 0,65, MI = 1,0 pro ANSI/ASQ Z1.4). Dadurch arbeiten es zuverlässig innerhalb eines umfangreichen Temperaturbereichs von -30 ° C bis +80 ° C und standspaliert die Lagerung unter den gleichen harten Bedingungen.

Dieses Victronix 3,4-Zoll-TFT-Modul eignet sich für industrielle HMIs, tragbare medizinische Geräte, Test- und Messgeräte, Transportsysteme, robuste Handheld-Terminals und alle Anwendungen, die in anspruchsvollen Umgebungen eine zuverlässige Display mit hoher Sichtbarkeit erfordern.

Allgemeine Spezifikationen

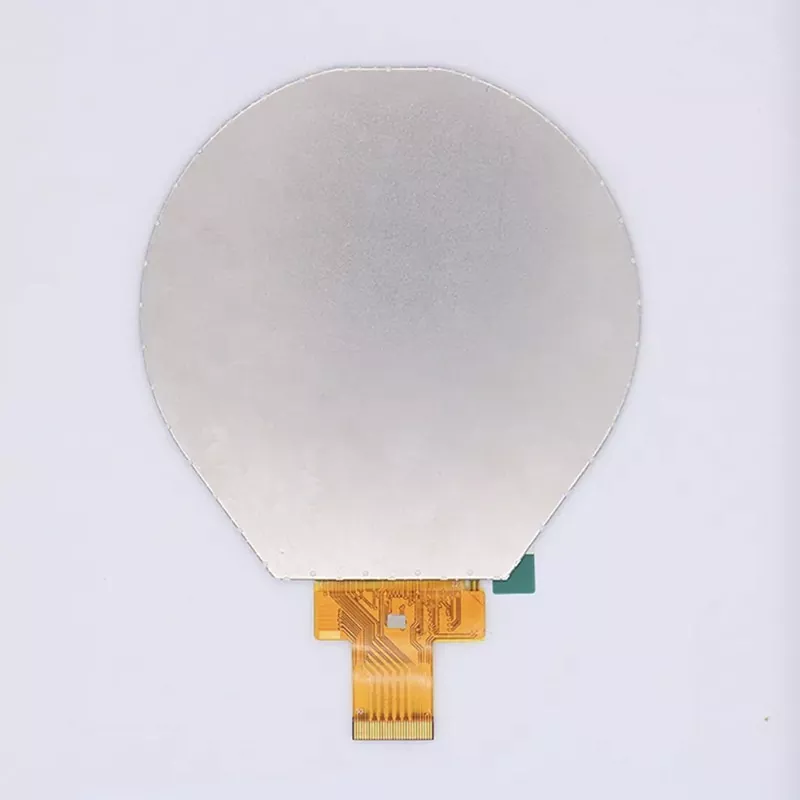

VXT340MQIA-01 ist ein TFT-LCD-Modul. Es besteht aus einem TFT-LCD-Panel, Treiber-IC, FPC und einer hinteren Lichteinheit. Der 33.4 -Anzeigebereich enthält 800x (RGB) x 800 Pixel und kann bis zu 16,7 m Farben anzeigen. Dieses Produkt entspricht dem ROHS -Umweltkriterium.

Anmerkung 1: Die Farbstufe wird durch Temperatur und Antriebsspannung leicht verändert.

Anmerkung 2: Ohne FPC und Löten.

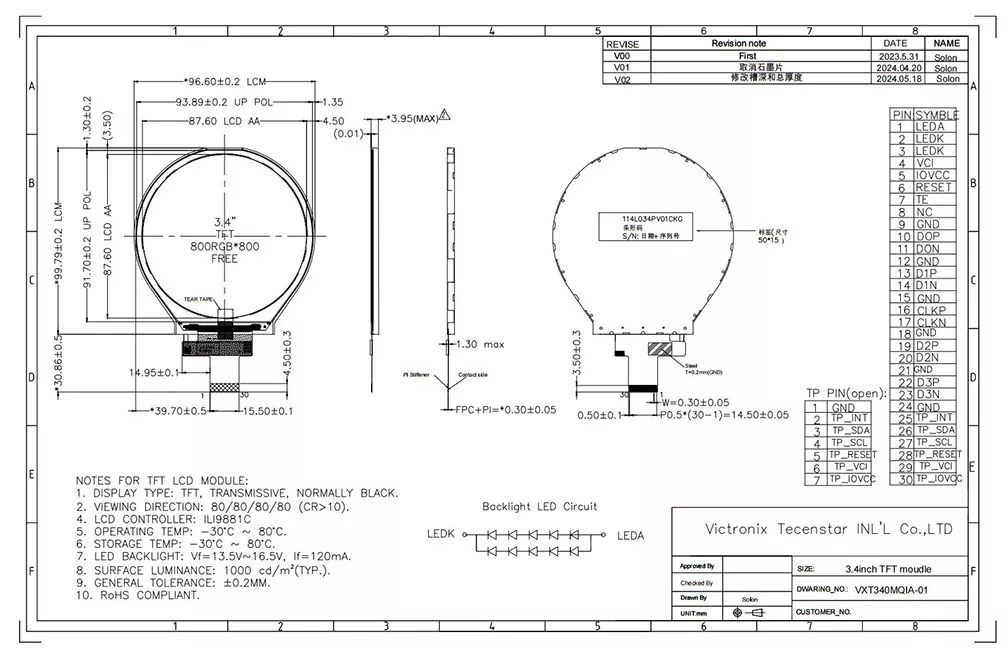

Umrisszeichnung
