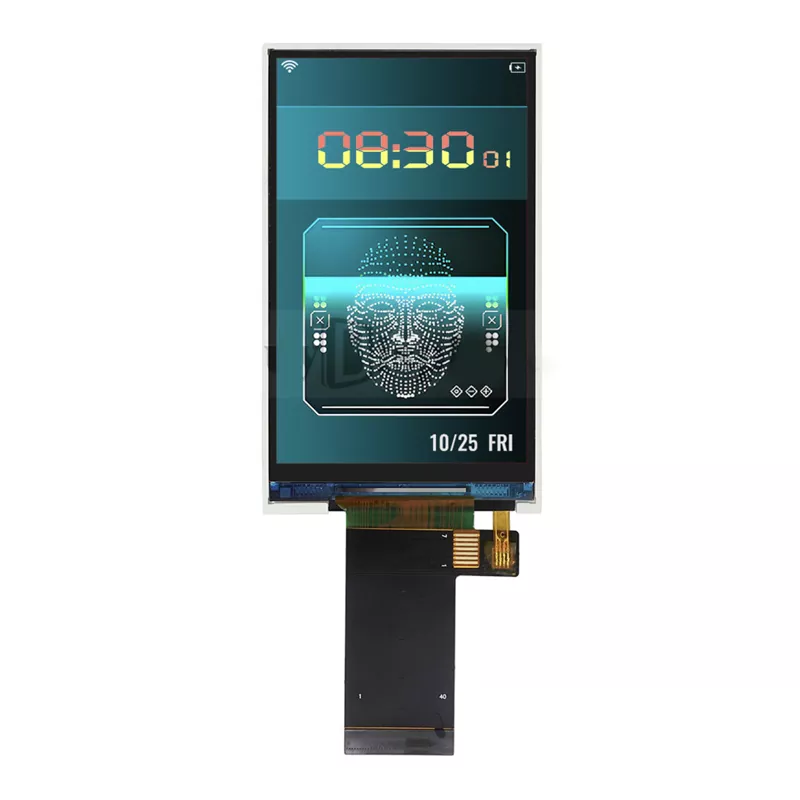

3,5 '' 480x800 IPS TFT -Modul

Das VXT350BVS-04 ist ein 3,5-Zoll-IPS-TFT-Display mit einer scharfen Auflösung von 480 x 800 Pixel. Mit einem beeindruckenden Kontrastverhältnis von 1000: 1 zeichnet es sich aus, um tiefe Schwarze und lebendige Farben zu rendern und ein visuell auffälliges Erlebnis zu gewährleisten. Die IPS -Technologie ermöglicht den vollen Betrachtungswinkel und diese LCD hat eine Helligkeit von 450 cd/m2.

Dieses 3,5 '' 480x800 IPS TFT-Modul ist in der ST7701S-Controller integriert. 16/18/24 Bit SPI+RGB Parallele Schnittstelle werden in einer Sequenz verwendet, um Daten an die Anzeige zu vermitteln. Die SPI -Schnittstelle wird zunächst verwendet, um die Anzeigeparameter über Befehlsregister zu initialisieren. Nach der Initialisierung kann die Anzeige Daten über die parallele RGB -Schnittstelle mit höherer Geschwindigkeit empfangen.

Dies ist für eine Vielzahl von Anwendungen geeignet, einschließlich industrieller Steuerungssysteme, Heimautomation und tragbare Elektronik.

Allgemeine Spezifikation

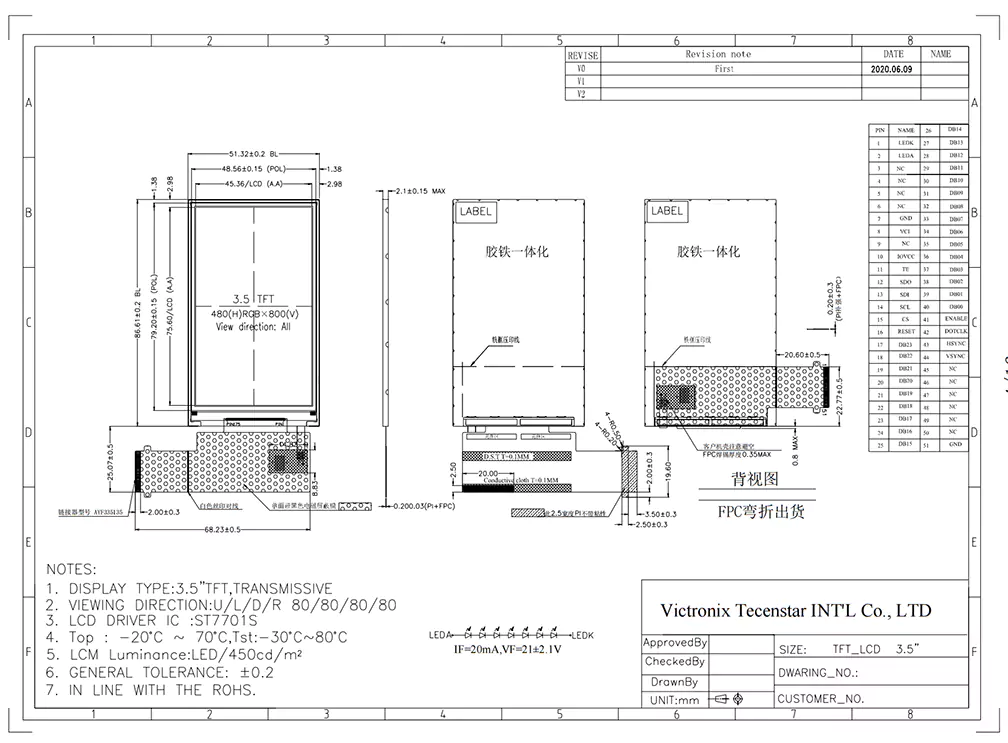

Mechanische Zeichnung
