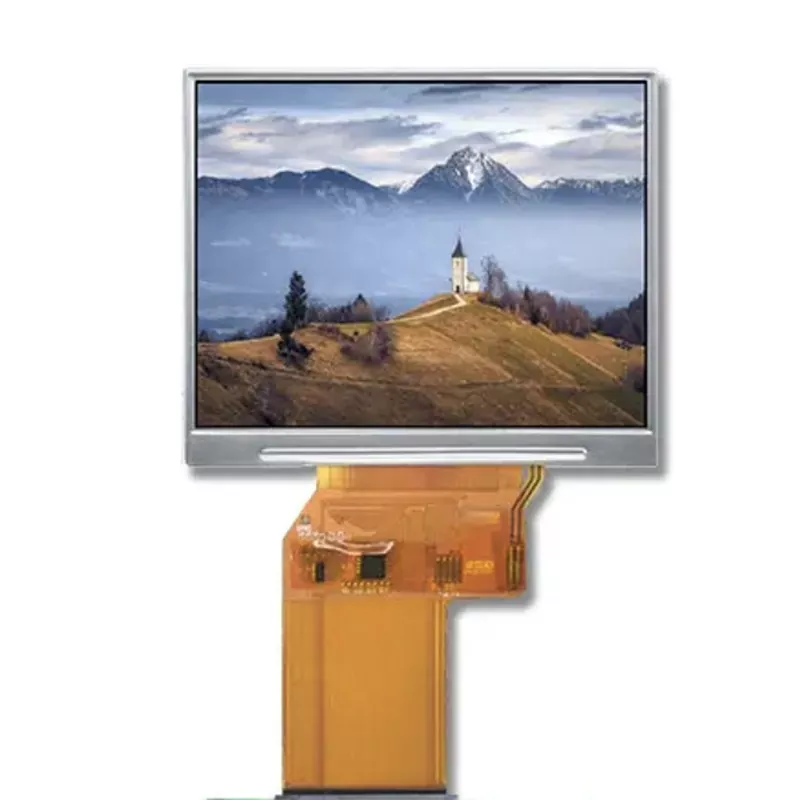

3,5 '' 640x480 vertikales IPS -TFT -Modul

Was sind die Vorteile des Victronix 3.5 '' 640x480 vertikalen IPS -TFT -Modul im Wettbewerbssituation der Hersteller von TFT -Modul? Zunächst bietet es eine hohe typische Helligkeit von 400 Cd/m², ein typisches Kontrastverhältnis von 800: 1 und breite 80-Grad-Blickwinkel in alle Richtungen (3, 6, 9 und 12 Uhr), um eine hervorragende Lesbarkeit aus verschiedenen Positionen zu gewährleisten. Zweitens verfügt es über eine einheitliche LED -Hintergrundbeleuchtung (80% typische Gleichmäßigkeit) mit einer Lebensdauer von 20.000 bis 50.000 Stunden (bis 50% anfängliche Helligkeit bei 25 ° C, 20 mA), um sicherzustellen, dass es für Klarheit und Stunden in verschiedenen Beleuchtungssituationen verwendet werden kann. Außerdem entspricht es den wichtigsten IEC/GB-Standards für Zuverlässigkeit, einschließlich hoher/niedriger Temperaturbetrieb/-speicher, Luftfeuchtigkeit, thermischer Schock, Vibration, mechanischer Schock und ESD-Schutz (± 8 kV-Luft, ± 4kV-Kontakt), um sie nahtlos über einen erweiterten Temperaturbereich (-20 ° C bis +70 ° C) zu arbeiten. Darüber hinaus integriert es ein TFT-LCD-Panel, Treiber-IC (NV3052C), FPC und eine weiße LED-Hintergrundbeleuchtungseinheit (6 LEDs) in einen kompakten Fußabdruck, der nur 76,74 mm (W) × 63,74 mm (h) × 3,2 mm (d) (Ausschluss an FPC/OLDER) misst. Der aktive Anzeigebereich beträgt 70,08 mm × 52,56 mm.

Dieses Victronix 3,5-Zoll-TFT-Modul wird in industriellen HMI-Panels, tragbaren medizinischen Geräten, Test- und Messgeräten, eingebetteten Systemen, Handheld-Terminals und jeder Anwendung, die eine zuverlässige, qualitativ hochwertige Anzeige in einem kompakten Formfaktor benötigt, häufig eingesetzt.

Allgemeine Spezifikationen

VXT350MSGV-01 3.5 '' 640x480 vertikales IPS-TFT-Modul ist ein TFT-LCD-Modul. Es besteht aus einem TFT-LCD-Panel, Treiber-IC, FPC und einer hinteren Lichteinheit. Der 3,45 ¢ Display -Bereich enthält 640x (RGB) x480 Pixel und kann bis zu 16,7 m Farben anzeigen. Dieses Produkt entspricht dem ROHS -Umweltkriterium.

Anmerkung 1: Die Farbstufe wird durch Temperatur und Antriebsspannung leicht verändert.

Anmerkung 2: Ohne FPC und Löten.

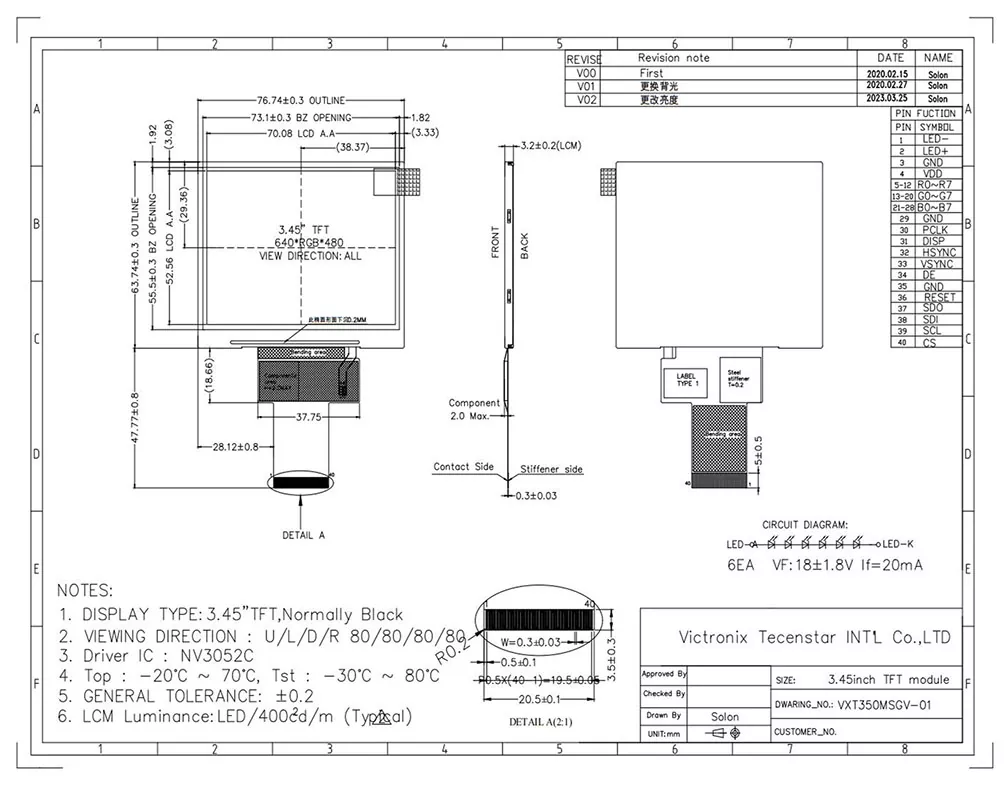

Umrisszeichnung
