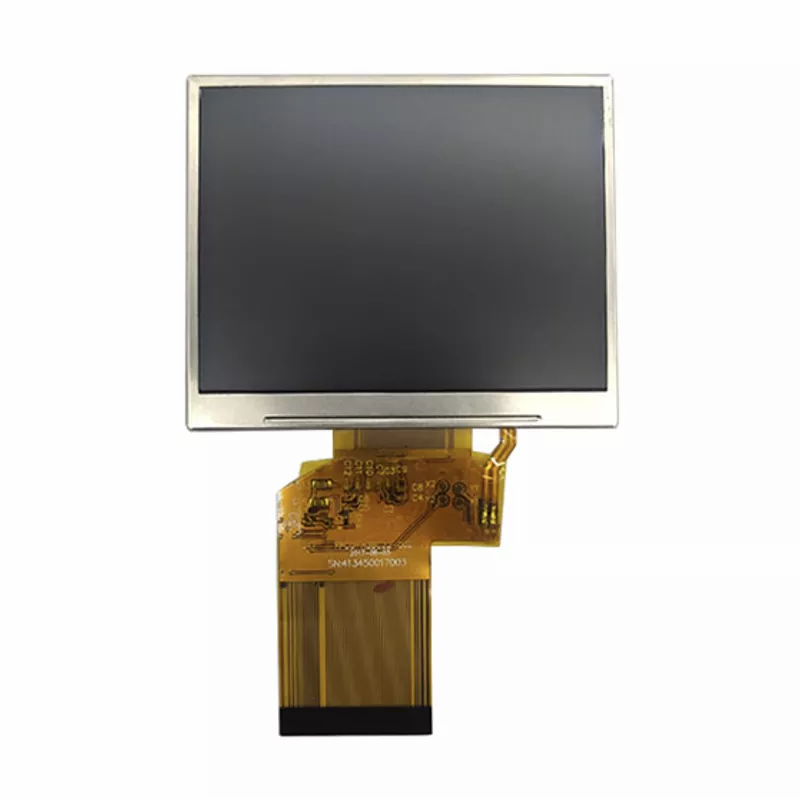

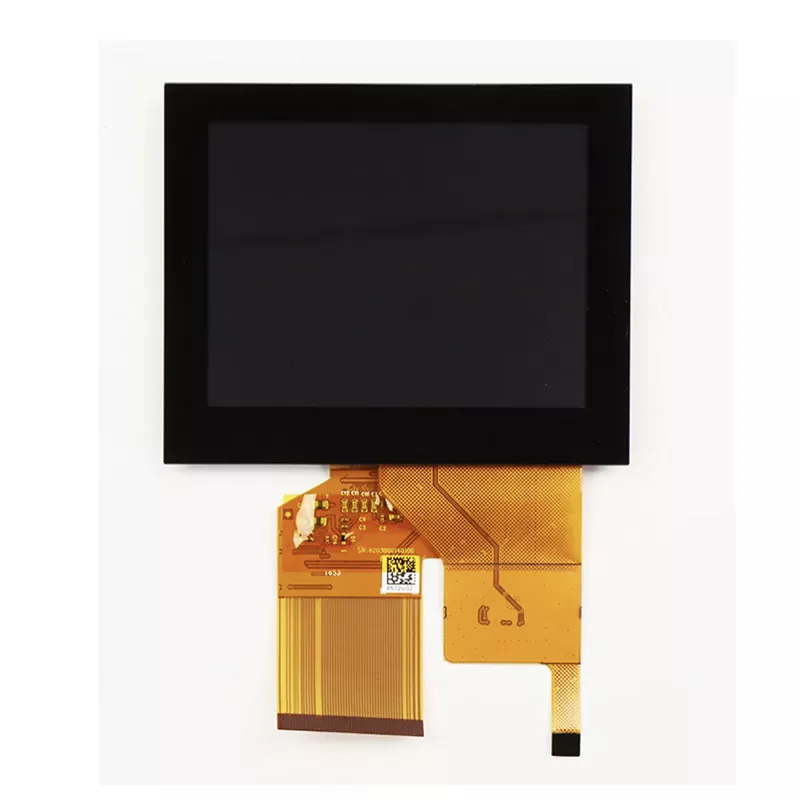

3,5 Zoll 54 Pins Kapazitive Touch TFT -Modul

Da das TFT -Modul im Leben weit verbreitet ist, sind Hersteller und Lieferanten zunehmend. Was unterscheidet dieses Victronix 3,5 -Zoll -54 -Pins kapazitive Touch TFT -Modul von anderen Herstellern? Zunächst bietet seine IPS-Technologie eine konsistente Farbe und Klarheit in allen Richtungen (3/6/9/12 Uhr), 250 CD/m² typische Helligkeit, 16,7 m-Farben und ein hohes typisches Kontrastverhältnis von 800: 1 über einen breiten 80-Grad-Betrachtungswinkel. Zweitens unterstützt es sowohl 24-Bit-Parallel-RGB (6-8 MHz DCLK) als auch 8-Bit-Serien-RGB-Schnittstellen (15-21MHz DCLK), die über den PS-Pin konfiguriert werden. Enthält wesentliche Kontrollsignale (HSYNC, VSYNC, DE, DCLK) und Scan Direction Control (VD, HD). Es verfügt über eine kapazitive Touch-Schnittstelle mit einem integrierten FT5346-CTP-Controller, wodurch reaktionsschnelle Touch-Eingang durch eine Standard-I²C-Verbindung (SCL, SDA, INT, Reset) ermöglicht wird. Außerdem verfügt es über ein 6S-geführtes weißes Hintergrundbeleuchtungssystem mit einer Lebensdauer von 50.000 Stunden, wodurch 50% Helligkeit beibehalten werden, um den langfristigen Gebrauch in verschiedenen industriellen Anwendungen zu gewährleisten. Darüber hinaus führt es strenge Umweltbelastungstests durch, einschließlich hoher/niedriger Temperaturbetrieb/Lagerung, thermischer Schock, Vibration (10-55 Hz), mechanischer Schock (100 g) und ESD (± 2 kV HBM), um bei extremen Temperaturen (-20 ° C bis +70 ° C) zuverlässig zu arbeiten.

Dieses 3,5-Zoll-LCD-Display von Victronix eignet sich perfekt für industrielle HMIs, medizinische Geräte, tragbare Instrumente, Smart-Home-Controller, Kioske und jede Anwendung, die eine zuverlässige, qualitativ hochwertige Touch-Display-Schnittstelle in engen Räumen erfordert.

Allgemeine Spezifikation

VXT350MHLS-03C 3,5 Zoll 54pins Kapazitive Touch TFT-Modul ist ein TFT-LCD-Modul. Es besteht aus einem TFT-LCD-Panel, Treiber IC, FPC, einem Back Light, CTP-Einheit. Die 3,5-"-Verformation enthält 320x (RGB) X240 Pixels und Candisplays bis zu 16.7m-Produkten.

Anmerkung 1: Die Farbstufe wird durch Temperatur und Antriebsspannung leicht verändert.
Anmerkung 2: Ohne FPC und Löten. Mit CTP

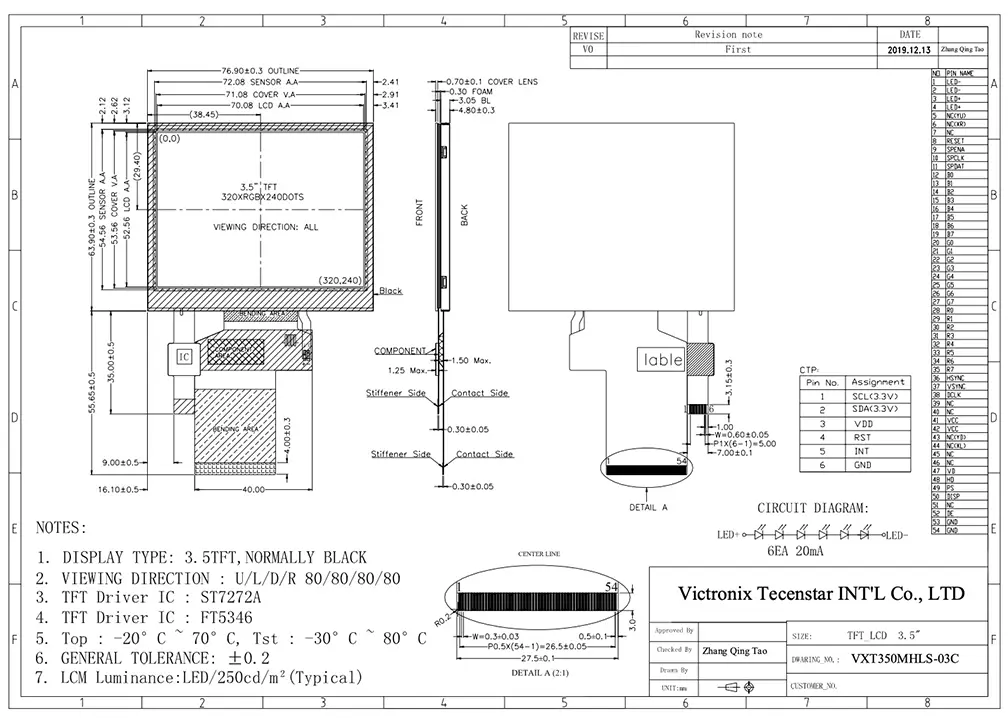

Umriss.Drawing
