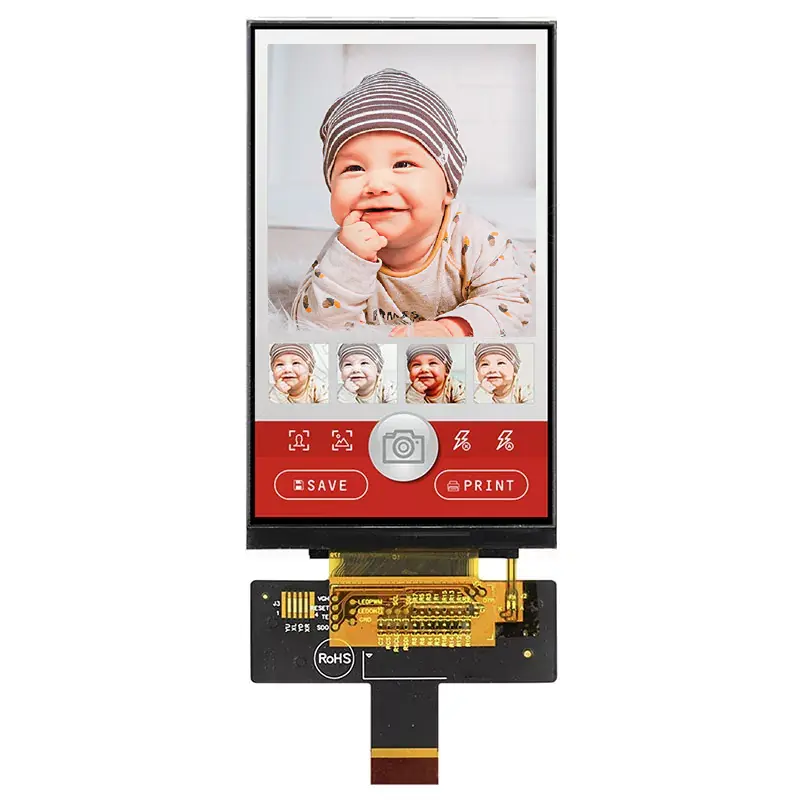

3,97 Zoll 480x800 IPS TFT -Modul

VXT397TVI-03 ist ein 3,97-Zoll-IPS-TFT-LCD-Anzeigemodul mit einer Auflösung von 480 x 800 Pixel. Dieses 3,97 -Zoll -LCD -Modul unterstützt eine 18 -Bit -RGB -Schnittstelle und verfügt über ein IPS -Feld, das einen breiteren Betrachtungswinkel von links bietet: 80 / rechts: 80 / nach oben: 80 / Down: 80 Grad (typisch), ein Kontrastverhältnis von 700: 1 (typischer Wert) und eine Helligkeit von 300 Nits (typischer Wert). Das Panel hat eine Blendungoberfläche, wodurch die Helligkeitsleistung in dunkleren Umgebungen verbessert wird, indem mehr Licht reflektiert und zu einer verbesserten Sichtbarkeit beiträgt. Darüber hinaus hilft eine Blendungoberfläche bei der Farbsättigung und macht angezeigte Bilder lebendig und realistisch. Die Anzeigeoberfläche verursacht typischerweise weniger Lichtverluste und verbessert die Gesamteffizienz des Displays.

Dieses 3,97-Zoll-LCD-Display arbeitet im Porträtmodus und integriert den Treiber-IC ST7701s in das Modul. Der Spannungsbereich der Schnittstellenversorgung beträgt 2,6 V bis 3,6 V. Das TFT -Modul kann bei Temperaturen im Bereich von -20 ° C bis +70 ° C betrieben werden, wobei die Lagertemperaturen zwischen -30 ° C bis +80 ° C reichen. Es ist für kleine industrielle Geräte, Sicherheitsüberwachungssysteme, Handheld -Geräte und Anwendungen wie Dash -Kameras geeignet.

Allgemeine Spezifikationen

VXT397MTVI-03 3,97 Zoll 480x800 IPS TFT-Modul ist ein TFT-LCD-Modul. Es besteht aus einem TFT-LCD-Panel, Treiber-IC, FPC und einer hinteren Lichteinheit. Der 3.97  Anzeigebereich enthält 480 x800pixel und kann bis zu 262.000 Farben anzeigen. Dieses Produkt entspricht dem ROHS -Umweltkriterium.

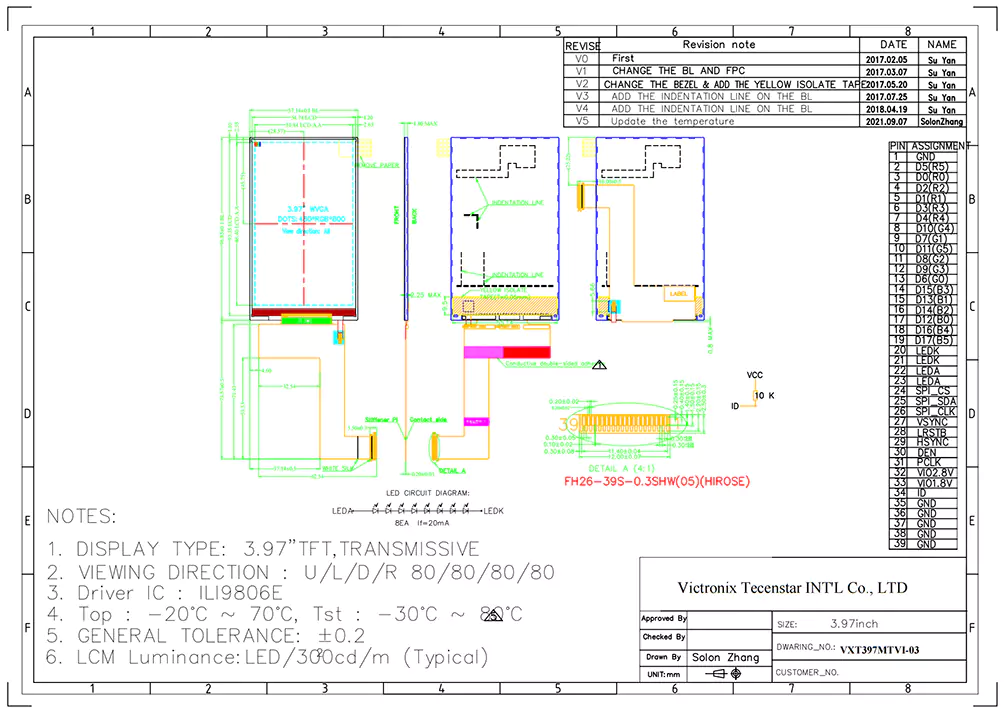

Mechanische Zeichnung
